液下長軸渣漿泵

概述

（1）YZ型液下渣漿泵是立式單級單吸懸臂式離心泵結構，葉輪為半開式葉輪，在葉輪吸入邊延伸處設有攪拌葉片。

該系列泵主要用于環保、市政工程、火力發電廠、煤氣焦化廠、煉油廠、煉鋼廠、采礦、造紙業、水泥廠、食品廠、印染等行業抽吸濃液、稠油、油渣、污濁液、泥漿、流砂及城市排污溝道的流動污泥，以及含有煤塊，灰渣的液體。也可作為化工，醫藥等行業抽吸含有泥沙渣物的流體和有腐蝕性液體。

（2）型號意義：80YZ80-20A

YZ-液下式多用渣漿泵

80-泵的出口直徑

80-泵的設計點流量（m³/h）

20-泵的設計點揚程

A-表示葉輪第一次切割

（3）泵的傳動方式：泵通過彈性聯軸器與電動機連接，從原動機方向看泵為順時針方向旋轉。

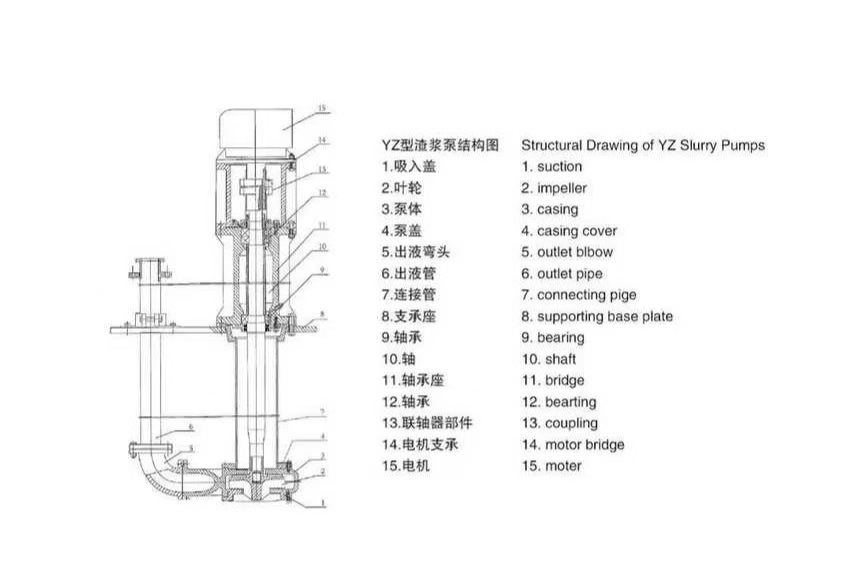

結構說明

YZ型泵為單級，單吸懸臂式結構，用軸承座，支承座，聯接管連接泵的水力部件，液體由出液管部件排出，泵的葉輪為半開式葉輪，在葉輪葉片進口延伸處設有攪拌葉片。該泵特點是在支承座液下部位的泵軸，長度在800-3000mm之間有足夠的剛度，就可以輸送含有較大類似的高濃度，高溫度漿體使用，擴大了該泵的適用范圍。傳動由立式電動機安裝在電機支承和支承座上，用聯軸器與泵相連。
